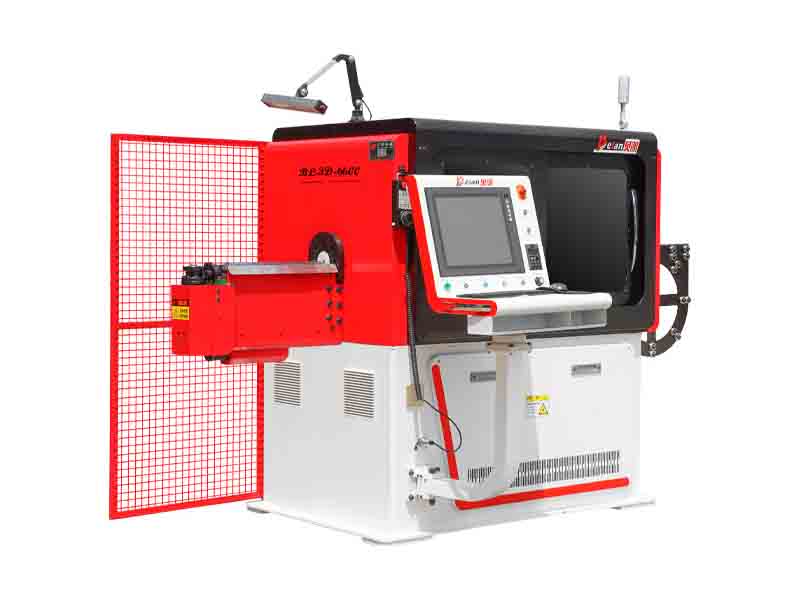

3D轉頭線材折彎?rùn)C(jī) BL-3D-6600

線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材

線經范圍：硬料:Φ2.5～φ4, 軟料:Φ2.5～φ6

產品特點：機械具備自動潤滑供油設計，保證設備的長時間運行；當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效；適用于生產汽車座椅骨架、遮陽板骨架、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市手推車、超市貨架等線材成型產品。

型號		BL-3D-6600
控制軸數		6軸
生產線徑		硬料：2.5～4.0 軟料：2.5～6.0
加工行程		600mm
總功率		8.55kw
送線電機功率		2.7KW
送線精度		300mm±0.1mm
切刀電機功率		1.0KW
轉臂電機功率		2.7KW
最大送線速度		90米/分鐘
升降電機功率		0.4KW
折角電機功率		1KW
機器重量		1800KG
折角精度		90°±0.2°
工作電壓		380v/50Hz/3Ph
機器尺寸(長寬高)		3000X1900X1900mm
自動送線架
	最大承重	500kg
	圓盤直徑	Φ1300mm
	電機功率	1.5kw
	重量	450kg
	尺寸（長寬高）	200015501250mm

1、采用電腦控制系統和進口伺服電機。

2、電腦為中文、英文（可選）介面，易操作，定位準確，所有電機可同步或單獨運行.

3、根據熒光屏上的工作情況，可以對產品的角度、長度、參數等進行修正。

4、機械具備自動潤滑供油設計，保證設備的長時間運行。

5、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效。

6、適用于生產：汽車座椅骨架、遮陽板骨架、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市手推車、超市貨架等線材成型產品。

主要部件	品牌	產地
伺服電機	SANYO/三菱	日本
直線滑軌	上銀	臺灣
轉臂減速機	臺城/三凱	臺灣/浙江
軸承	NSK/IKO/FAG	日本/德國
直線滑軌	上銀	臺灣
電腦系統	拓普康/億圖	/臺灣
機座材質	A3鋼料	廣東
備注：
1.生產線程 8.0-16.0mm為軟料，軟料抗拉強度≤500N
2.生產線程 8.0-12.0mm為硬料，硬料抗拉強度≤1700N
3.線架與主機之間的間隔距離為3000mm

東莞市貝朗自動化設備有限公司
